A．向左減速運動 B．向左勻速運動

C．向左加速運動 D．向右勻速運動

(1)小明設計了如圖所示實驗方案（其中電源電壓未知，定值電阻R的阻值已知，開關S0始終閉合）測量小燈泡的電功率：

①將開關S撥到位置1，移動滑動變阻器的滑片P至任一位置，讀出電流表示數I1；

②將開關S撥到位置2，保持滑動變阻器的滑片位置不動，讀出電流表示數I2；

③根據P＝UI，計算出小燈泡的電功率P＝________。

他按此方案測量，發現實驗結果與小燈泡的額定功率相差較大，原因是________。

(2)仔細分析后，小明認為要準確測出小燈泡的額定功率，只需將上述步驟①改為開關S撥到位置1，________，使電流表示數為________，然后按接下來的步驟進行操作，即可測出小燈泡的額定功率。

(1)在未檢查電路連接是否正確的情況下，閉合開關，調節滑動變阻器滑片，電流表的示數將________，電壓表的示數將________（兩空均選填“變化”或“不變”）。

(2)檢查電路發現一處錯誤，指出連接錯誤的是________（選填“a”、“b”、“c”或“d”）。

(3)排除故障后，繼續實驗，分別記下了多組對應的電壓表和電流表的示數，并繪制了如圖乙所示的I－U圖像。某次實驗時電流表示數如圖丙所示，電流表的示數為________A，此時小燈泡的電阻是________Ω；當小燈泡正常發光時，它的額定功率是________W。

(4)若實驗過程中電壓表的大量程損壞，在不添加任何器材的情況下，請你在圖丁的虛線框內設計能測量小燈泡額定功率的實驗電路圖。________

（1）由乙圖可知熱敏電阻Rt的阻值隨溫度的升高而_____（選填“增大”“不變”或“減小”）。

（2）求工作電路中電熱絲R0工作時的電流和工作5min產生的熱量。________

（3）如果恒溫箱的溫度設定為60℃，則電阻箱R1應取多大阻值。________

（4）該恒溫箱可設定的最高溫度是多少攝氏度。________

(1)R0上允許消耗的最大功率是多少______？

(2)分析表格數據可知：電子元件的阻值R隨壓力F變化的關系式是R＝________；（寫出數學表達式即可，不考慮單位）

(3)該測力計的量程是多少______？

(4)寫出電流I與壓力F的關系式______，說明該測力計的刻度是否均勻______；

(5)若要增大該測力計的量程，請說出一種改進方法______。

（1）請你將甲電路圖補充完整；

（_____）

（2）閉合開關后，為了測量小燈泡的額定功率，應調節滑動變阻器，使電壓表V1的示數為________V，此時電壓表V2的示數如圖乙所示，是________V；

（3）小燈泡的額定功率為________W；

（4）小芳還進一步設計出了用兩只電流表測量小燈泡電功率的方法，其電路如圖丙所示，R0=10 Ω，為了測量小燈泡的額定功率，關鍵的一步是：調節滑動變阻器，使________________，再讀出電流表A1的示數為I1，請用已知量和測量量表示小燈泡的額定功率P額=____________。

A. 電壓表的示數變小 B. 電路的總電阻不變

C. 燈泡L的亮度不變 D. 電路的總功率變大

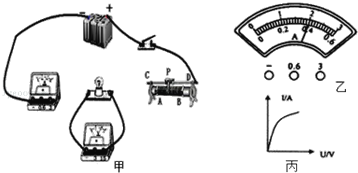

（1）用筆畫線代替導線將實物電路連接完整（要求：滑動變阻器的滑片向左移動時小燈逐漸變亮，連線不得交叉）。

（___）

（2）在連接電路時，開關必須_____。若有A（5Ω1A）、B（10Ω0.5A）和C（15Ω0.2A）三個滑動變阻器可供選擇，則應該選擇變阻器_____（填“A”、“B”或“C”）連入電路，才能保證實驗順利進行。

（3）在實驗中，若電壓表示數為2V，為了能測量小燈泡的額定功率，必須將滑片P向_____（選填“A”或“B”）端移動，當電壓表的示數為3.8V時小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡的額定功率為_____W。
